qué interesante
Alguien sabe las dimensiones del Sitarp?
Fuerza Aérea Colombiana
-
- Teniente Primero
- Mensajes: 1105
- Registrado: 06 Jul 2005, 16:40
- Andrés Eduardo González
- General
- Mensajes: 30593
- Registrado: 05 Jul 2007, 17:33
- Ubicación: Bogotá (Colombia)
Fuerza Aérea Colombiana
Podría ser más o menos del mismo tamaño del Iris, pero no estoy plenamente seguro.
"En momentos de crisis, el pueblo clama a Dios y pide ayuda al soldado. En tiempos de paz, Dios es olvidado y el soldado despreciado».
- Erichsaumeth
- Coronel
- Mensajes: 3912
- Registrado: 08 Dic 2010, 02:34
Fuerza Aérea Colombiana
5.47 metros de envergadura alar.Jorge R escribió: Alguien sabe las dimensiones del Sitarp?
- ALEXC
- Coronel
- Mensajes: 3188
- Registrado: 22 Mar 2016, 00:58
Fuerza Aérea Colombiana
A proposito de un dato que he tenido pendiente de compartir con ustedes... ¿ saben ustedes los sistios exactos donde fueron ubicados los radares TPS-78 nuevos que adquirio la FAC ??
- Andrés Eduardo González
- General
- Mensajes: 30593
- Registrado: 05 Jul 2007, 17:33
- Ubicación: Bogotá (Colombia)
Fuerza Aérea Colombiana
En la Flor (Guajira), y otro en Arauca. El tercero por los lados de Palanquero. Pero como son móviles pues... vaya uno a saber si siguen ahí.
"En momentos de crisis, el pueblo clama a Dios y pide ayuda al soldado. En tiempos de paz, Dios es olvidado y el soldado despreciado».
-
- General de División
- Mensajes: 6718
- Registrado: 10 Jul 2012, 18:28
Fuerza Aérea Colombiana
saludos
Siempre he entendido que eran 4. Tres para los sitios que Andrez anota, el cuarto iba para el Pacifico. .
Siempre he entendido que eran 4. Tres para los sitios que Andrez anota, el cuarto iba para el Pacifico. .
La Fuerza Aérea Colombiana contará con 4 nuevos radares del tipo AN/TPS-78, fabricados por la empresa estadounidense Northrop Grumman, que serán ubicados en puntos estratégicos de Colombia. Los dos primeros estarán en la península de la Guajira y el departamento de Arauca, zonas fronterizas con Venezuela, un tercer equipo se instalará en el municipio de Puerto Salgar, sede del Comando Aéreo de Combate Nº 1 (CACOM 1), el cuarto lo hará en el Pacífico colombiano.
balancemilitar.blogspot.com/2015/08/la-fuerza-aerea-de-colombia-adquiere.html
-
- Subteniente
- Mensajes: 848
- Registrado: 02 Nov 2019, 18:31
Fuerza Aérea Colombiana
La ubicación inicial era:ALEXC escribió:A proposito de un dato que he tenido pendiente de compartir con ustedes... ¿ saben ustedes los sistios exactos donde fueron ubicados los radares TPS-78 nuevos que adquirio la FAC ??
Guajira
Arauca
Bahía Málaga
Palanquero
- ALEXC
- Coronel
- Mensajes: 3188
- Registrado: 22 Mar 2016, 00:58
Fuerza Aérea Colombiana
Pues hay un quinto radar ubicado en: ESUFA ( Escuela de Suboficiales Fuerza Aerea ) Madrid - Cundinamarca.QAP2019 escribió:La ubicación inicial era:ALEXC escribió:A proposito de un dato que he tenido pendiente de compartir con ustedes... ¿ saben ustedes los sistios exactos donde fueron ubicados los radares TPS-78 nuevos que adquirio la FAC ??
Guajira
Arauca
Bahía Málaga
Palanquero
Sabemos que la FAC ya operaba 5 TPS-70 en estas ubicaciones...cito documento oficial:
Y sabemos que la FAC en el 2012 le compro a NORTHROP GRUMMAN 4 radares TPS-78 y que segun informacion que habia hasta ahora, fueron ubicados en:
La Flor de la Guajira ( Guajira)
Bahia Malaga
Palanquero (CACOM-1)
Arauca
Lo que nos darian un total de 9 emplazamientos de radar entre los TPS-70 y TPS-78, pero hay un documento que muestra un decimo emplazamiento en ESUFA.... y cito documento del SECOP sobre la adquisicion de plantas de energia para varios de los emplazamientos de radar que tiene la FAC a lo largo del pais, entre estos subrayo los que tienen TPS-78 y el nuevo emplazamiento en ESUFA:
Que tipo de radar esta en la ESUFA ??
1. Compraron otro TPS-78 ??
2. Movieron uno de los TPS-70 para ESUFA ??
3. El radar de Bahia Malaga no es un TPS-78 y por el contrario es un radar meteorologico del IDEAM administrado por la FAC tal como lo indica este documento oficial ??:
http://fondoadaptacion.gov.co/download/ ... adares.pdf
-
- Subteniente
- Mensajes: 848
- Registrado: 02 Nov 2019, 18:31
Fuerza Aérea Colombiana
En el documento que trae Alexc no se menciona el TPS-70 de Tres Esquinas, ni el de San José de Guaviare.
PD: Podría tratarse del Tader el cual fue transferido a la FAC una vez liquidado el convenio entre el Mindefensa y Codaltec.
PD: Podría tratarse del Tader el cual fue transferido a la FAC una vez liquidado el convenio entre el Mindefensa y Codaltec.
-
- Soldado
- Mensajes: 35
- Registrado: 30 Abr 2008, 00:17
Fuerza Aérea Colombiana
Para saber donde están ubicados los radares es imposible pues algunos son móviles y no se quedan en un solo lugar pues si dicen que esta en la guajira mínimo por seguridad los están moviendo de un sitio para otro
viva colombia viva la paz
- ALEXC
- Coronel
- Mensajes: 3188
- Registrado: 22 Mar 2016, 00:58
Fuerza Aérea Colombiana
Hola QAP... Es un TPS-70QAP2019 escribió:En el documento que trae Alexc no se menciona el TPS-70 de Tres Esquinas, ni el de San José de Guaviare.
PD: Podría tratarse del Tader el cual fue transferido a la FAC una vez liquidado el convenio entre el Mindefensa y Codaltec.
Hay una imagen que me suministro Erich dada por una de sus fuentes y aunque la imagen no es muy clara, se puede apreciar la SSR o IFF arriba de la antena primaria (PSR) lo que indicaría que es un TPS-70 ya que el TPS-78 no trae la SSR en la parte de arriba separada de la PSR... mas tarde subo la imagen porque estoy desde el celular y la tengo es en la laptop.
Compraron otro TPS-70?... NORTHROP GRUMMAN se lo dio a la FAC como compensación (offset) por la compra de los 4 TPS-78???... O desmontaron uno de los que ya teníamos y lo enviaron a Madrid (Cundinamarca)???
- ALEXC
- Coronel
- Mensajes: 3188
- Registrado: 22 Mar 2016, 00:58
Fuerza Aérea Colombiana
Los TPS-70 están en emplazamientos fijos encima de unas torres y no son movililes, entendíendo por móvil, un rápido desplazamiento a otro sitiojhon albert escribió:Para saber donde están ubicados los radares es imposible pues algunos son móviles y no se quedan en un solo lugar pues si dicen que esta en la guajira mínimo por seguridad los están moviendo de un sitio para otro
Los TPS-78 si son los móviles y fueron ubicados en emplazamientos de fácil remoción (rampas a muy pocos metros por encima del suelo) para moverlos en muy poco tiempo.
- Erichsaumeth
- Coronel
- Mensajes: 3912
- Registrado: 08 Dic 2010, 02:34
Fuerza Aérea Colombiana
Un paréntesis en el debate que adelanta y que se trata también de radares. Hoy, oficialmente lanzado:

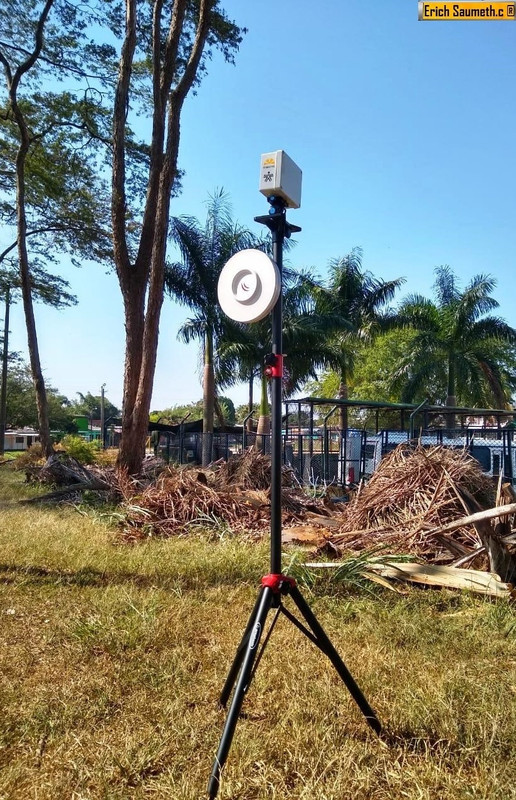

MadeinColombia Codaltec PRORAM (Prototipo Radar de Monitoreo de Corto Alcance)
MadeinColombia Codaltec PRORAM (Prototipo Radar de Monitoreo de Corto Alcance)
-
- Teniente Primero
- Mensajes: 1002
- Registrado: 17 Jun 2015, 20:15
Fuerza Aérea Colombiana
De nuevo por acá.
En anteriores oportunidades analicé los radares del SISDAN y el tema me suena interesante... He tenido que picar el post en partes, debido a la limitante de imágenes por mensaje.

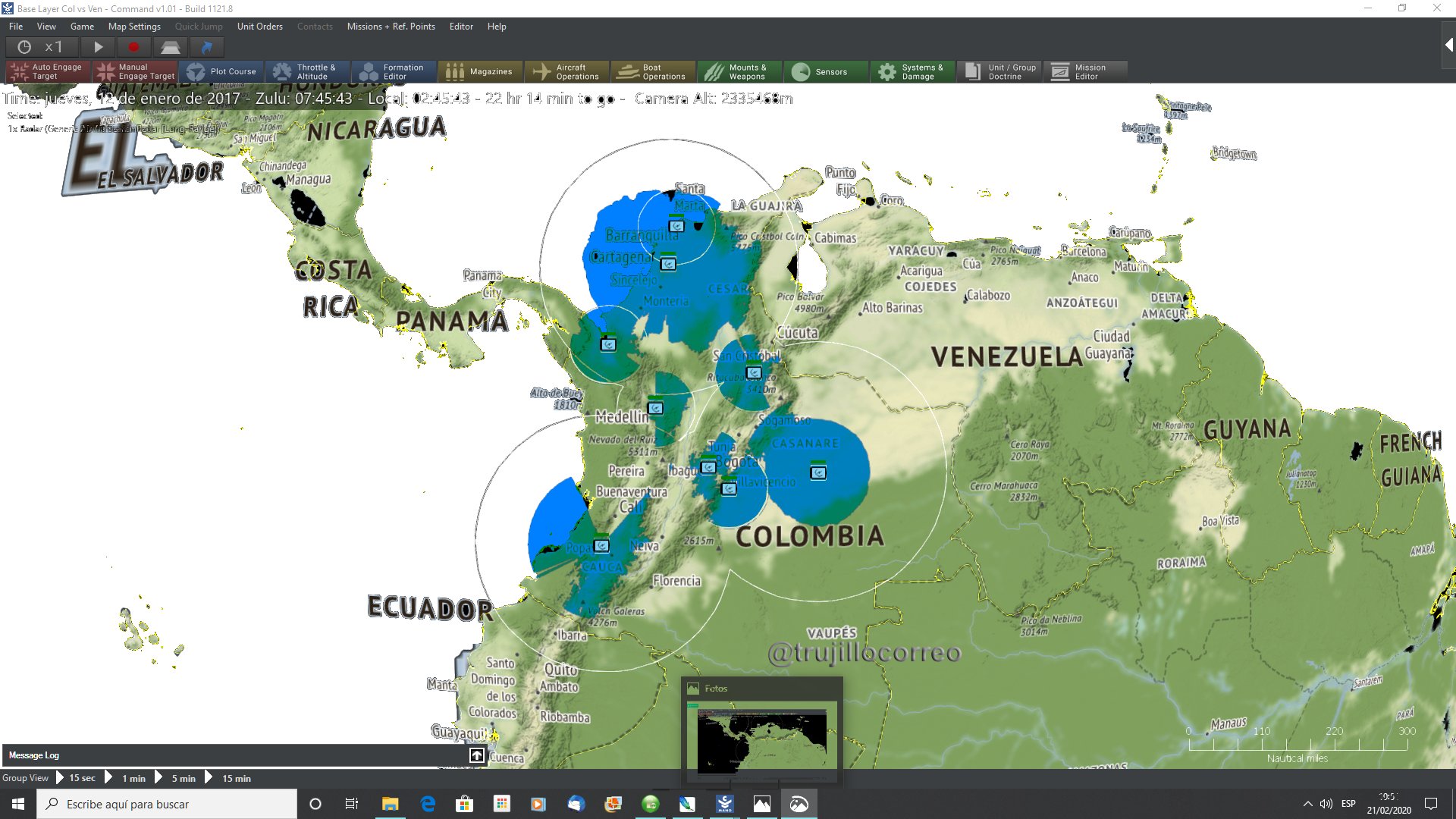

Veamos la cobertura radar con su máximo alcance instrumental:
Aunque la imagen dice mucho, es terriblemente engañosa, pues tenemos una representación "plana" y como sabemos, esa no es la realidad. Tenemos que tomar la curvatura de la tierra y la orografía circundante al radar.

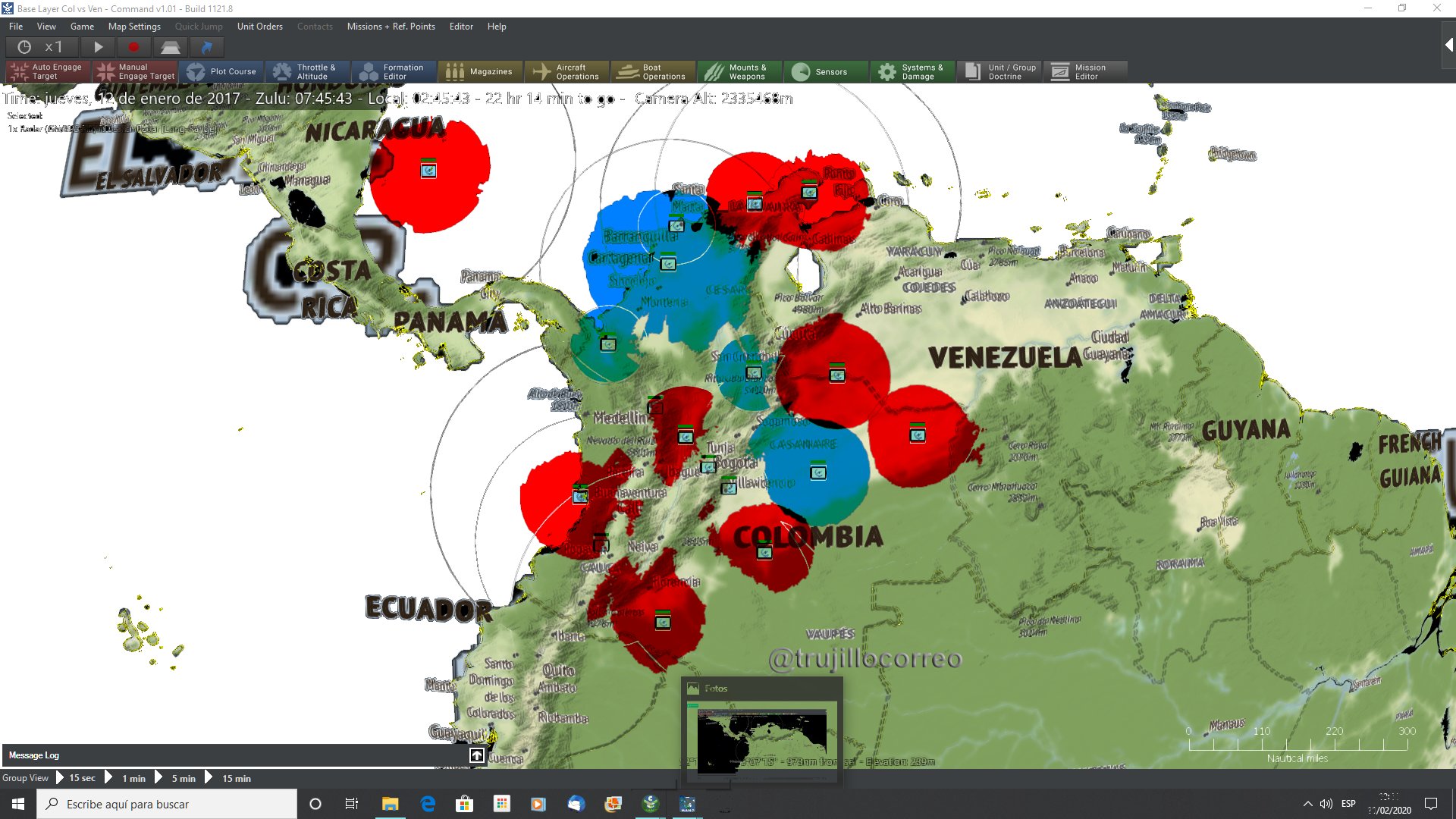

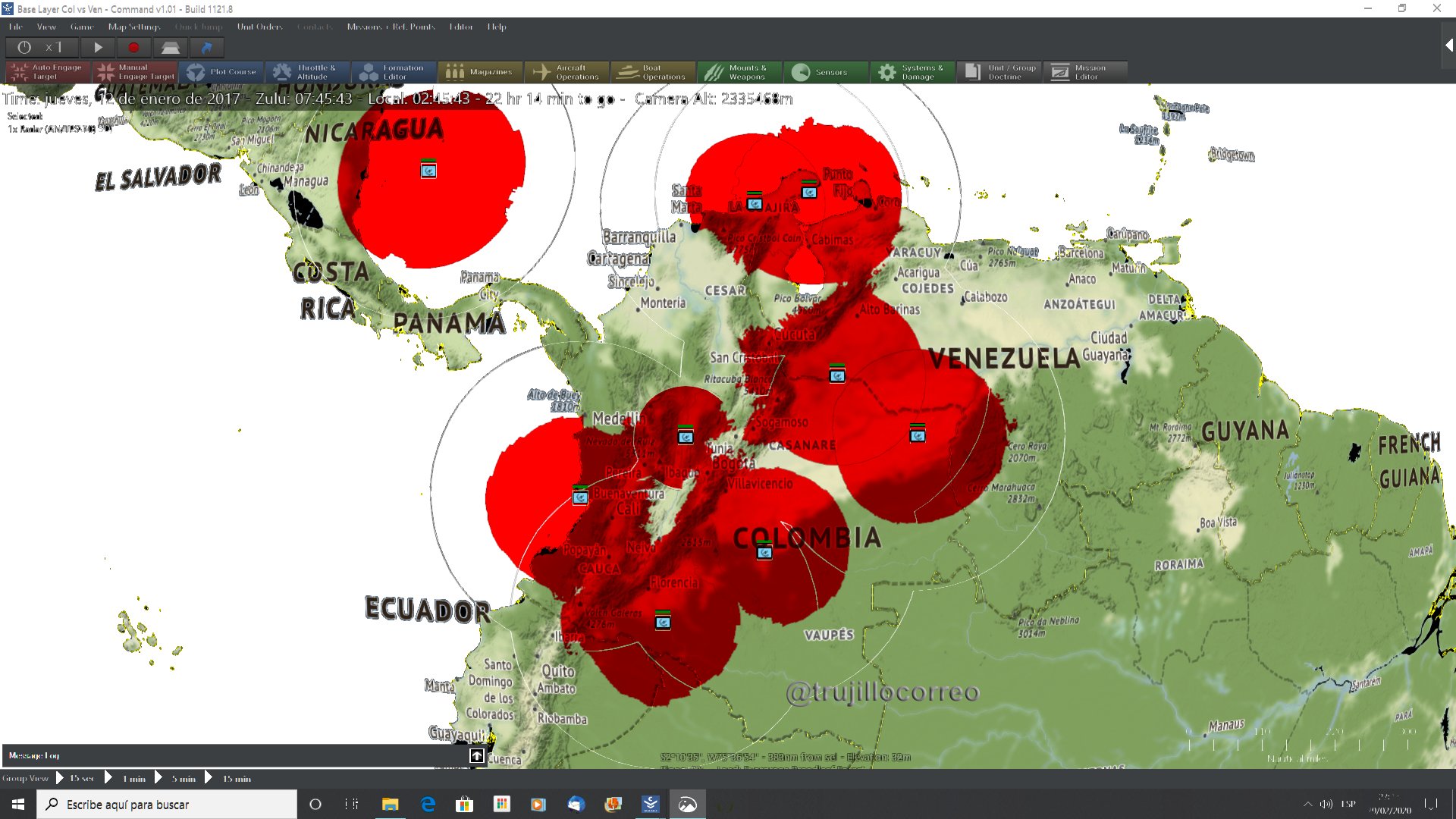

Para ello veamos la huella radar a la baja y media cota de los ya conocidos nueve emplazamientos radar del SISDAN a cinco mil pies, diez mil pies, quince mil pies y veinte mil pies (1500 mts, 3000 mts, 4500 mts, 6000 mts AGL)
5,000 pies
10,000 pies
15,000 pies
20,000 pies
Continua...
En anteriores oportunidades analicé los radares del SISDAN y el tema me suena interesante... He tenido que picar el post en partes, debido a la limitante de imágenes por mensaje.
Veamos la cobertura radar con su máximo alcance instrumental:
Aunque la imagen dice mucho, es terriblemente engañosa, pues tenemos una representación "plana" y como sabemos, esa no es la realidad. Tenemos que tomar la curvatura de la tierra y la orografía circundante al radar.
Para ello veamos la huella radar a la baja y media cota de los ya conocidos nueve emplazamientos radar del SISDAN a cinco mil pies, diez mil pies, quince mil pies y veinte mil pies (1500 mts, 3000 mts, 4500 mts, 6000 mts AGL)
5,000 pies
10,000 pies
15,000 pies
20,000 pies
Continua...
-
- Teniente Primero
- Mensajes: 1002
- Registrado: 17 Jun 2015, 20:15
Fuerza Aérea Colombiana
Vemos como a la baja cota, hay una serie de GAPs o "huecos" entre ellos el área de Bogotá. Por ello no me extraña que siendo esta zona el asiento del poder y vecina de la principal AB de la FAC, fuera prioridad cerrar esa brecha:
Huella radar Bogotá a 5,000 pies
Imágen de pocos días atrás de ese emplazamiento y se observa en pie la estructura de soporte y protección del radar:
De Marandua no hay imágenes recientes para efectuar comparaciones.
Los requerimientos de energía de un sistema TPS-78 es de unos 60 KW y el de un TPS-703 unos 45 KW. Los grupos electrógenos presupuestados tienen 145 KW de capacidad. Pienso que está muy sobredimensionado para un TADER y más ajustado para un TPS-70/78. Pero es una opinión que no descarta que sea un TADER.
Eso indica un emplazamiento fijo o uno que no se va a estar rotando continuamente de lugar, por lo tanto móviles de rápido desplazamiento como una versión sobre ruedas, no. Pero sí mejor que la versión fija de los TPS-70.
Saludos
Huella radar Bogotá a 5,000 pies
Posiblemente, pero ya algo de eso fuera público, a menos de que sea una adquisición bastante nueva.ALEXC escribió:1. Compraron otro TPS-78 ??
Es una opción más rápida para reorganizar la cobertura SISDAN.ALEXC escribió:2. Movieron uno de los TPS-70 para ESUFA ??
Eso si lo descartaría ya que cuando buscaba información sobre ese emplazamiento radar, la documentación dejaba claro que era un radar manejado por la FAC y perteneciente al SISDAN. Eso no encuadraría con el cometido de un radar meteorológico.ALEXC escribió:3. El radar de Bahia Malaga no es un TPS-78 y por el contrario es un radar meteorologico del IDEAM administrado por la FAC tal como lo indica este documento oficial ??:
Faltan dos Tres Esquinas y Marandua. Puede ser que tengan sus grupos electrógenos en buen estado o que esos radares fuesen reubicados. Aunque mantendría mis dudas con Tres Esquinas.QAP2019 escribió:En el documento que trae Alexc no se menciona el TPS-70 de Tres Esquinas, ni el de San José de Guaviare.
Imágen de pocos días atrás de ese emplazamiento y se observa en pie la estructura de soporte y protección del radar:
De Marandua no hay imágenes recientes para efectuar comparaciones.
Es otra opción interesante, sobre todo que no requeriría mayor infraestructura si fuese el caso de un TPS-70/78, pero no me cuadra es los siguiente:QAP2019 escribió:PD: Podría tratarse del Tader el cual fue transferido a la FAC una vez liquidado el convenio entre el Mindefensa y Codaltec.
Los requerimientos de energía de un sistema TPS-78 es de unos 60 KW y el de un TPS-703 unos 45 KW. Los grupos electrógenos presupuestados tienen 145 KW de capacidad. Pienso que está muy sobredimensionado para un TADER y más ajustado para un TPS-70/78. Pero es una opinión que no descarta que sea un TADER.
Bueno, el fabricante habla de media hora de "setup time" en la versión shelter, que fue la adquirida por Colombia, para un equipo bien entrenado de cuatro personas. Pero ese tiempo ya debe ser mayor, pues a esos rdares se les equipó de cúpula geodésica cerrada para su protección, con una pequeña puerta para acceder al radar:ALEXC escribió:Los TPS-70 están en emplazamientos fijos encima de unas torres y no son movililes, entendíendo por móvil, un rápido desplazamiento a otro sitiojhon albert escribió:Para saber donde están ubicados los radares es imposible pues algunos son móviles y no se quedan en un solo lugar pues si dicen que esta en la guajira mínimo por seguridad los están moviendo de un sitio para otro
Los TPS-78 si son los móviles y fueron ubicados en emplazamientos de fácil remoción (rampas a muy pocos metros por encima del suelo) para moverlos en muy poco tiempo.
Eso indica un emplazamiento fijo o uno que no se va a estar rotando continuamente de lugar, por lo tanto móviles de rápido desplazamiento como una versión sobre ruedas, no. Pero sí mejor que la versión fija de los TPS-70.
Saludos
